Започнете со мапирање со ZAi-L3

Зенмузе L3 е високопрецизен воздушен LiDAR систем дизајниран за барања мисии за премер и мапирање. Со ласер од 1535 nm, двојни 100 MP RGB камери и до 16 повратни сигнали, обезбедува исклучителна пенетрација на крошните и прецизност од 3 см на ниво на премер, гаранциирајќи ненадмината ефикасност на огромни терени.

Проширен оперативен домет

Ласерот од 1535 nm постигнува детекција до 950 метри, овозможувајќи високоалтитудни летови помеѓу 300 и 500 метри.

Двојно 100 MP снимање

Интегрира двојни Micro 4/3 CMOS сензори со 107° комбинирано FOV за облаци со реални бои и фотограметрија со висока резолуција.

Висока пулсна стапка и покриеност

Испука до 2 милиони пулсирања во секунда, покривајќи до 10 km² по лет или 100 km² дневно.

Геодетски квалитет POS & Workflow

Обезбедува моментална иницијализација на POS, ажурирања од 200 Hz и беспрекорна обработка од крај до крај со DJI Terra за автоматизирани работни текови.

Високопрецизна точност

Обезбедува вертикална точност од 3 cm на 120 m, поддржана од IMU со прецизност на рол и пич од 0.01°.

Супериорна пенетрација на крошна

Содржи дивергенција на зракот од 0,25 mrad и 16 враќања, пробивајќи низ густа вегетација за да ги долови точките на земјата и тенките жици.

Спецификации на ZAi-L3 Воздушен LiDAR Товар

Спецификации и системски параметри

Параметар

Спецификација

Димензии

192 × 162 × 202 mm

Тежина

Прибл. 1,60 кг (без конектор за еден гимбал)

Потрошувачка на енергија

Типична: 64 W; Максимална: 100 W

IP Рејтинг

IP54 (стандард IEC 60529)

Работна/Температура на складирање

Работна: -20° до 50° C (-4° до 122° F)

Складирање: -40° до 70° C (-40° до 158° F)

Поддржано складирање

CFexpress™ картичка Тип B (препорачувано 1TB стандардна)

LiDAR Модул

Параметар

Спецификација

Системска точност

• На висина на летање од 120 m: Вертикална: 3 cm, Хоризонтална: 4 cm (RMSE)

• На висина на летање од 300 m: Вертикална: 5 cm, Хоризонтална: 7,5 cm (RMSE)

Дебелина на облак од точки

1,2 cm @ 1σ (висина 120 m, ортофото)

2,0 cm @ 1σ (висина 300 m, ортофото)

Ласерска бранова должина

1535 nm

Максимален опсег на детекција

• 700 m @ 10% рефлективност, 350 kHz

• 950 m @ 10% рефлективност, 100 kHz

• 2000 m @ 80% рефлективност, 100 kHz

Фреквенција на пулсови

100 kHz / 350 kHz / 1000 kHz / 2000 kHz

Максимален број на враќања

4 / 8 / 16 враќања (во зависност од конфигурацијата на пулсната фреквенција)

Режими на скенирање

Линиско повторувачко скенирање, Повторувачко скенирање со ѕвездена шема, Неповторливо скенирање

Видно поле (FOV)

• Линиско скенирање: Хоризонтално 80°, Вертикално 3°

• Ѕвездена шема / Неповторливо: Хоризонтално 80°, Вертикално 80°

Големина на точка

Φ 41 mm @ 120 m, Φ 86 mm @ 300 m (1/e²)

Точност на растојание

Апсолутна точност: ±10 mm; Повторливост: < 5 mm (1σ)

Камера за мапирање

Параметар

Спецификација

Сензор

4/3 CMOS (Двојна камера со видлива светлина од 100 MP)

Резолуција на фотографии

100 MP(12288 × 8192) /25 MP(6144 × 4096)

Lens

Формат еквивалент: 28 mm

FOV: 73,3° (Дијагонално) / 62° (Хоризонтално) / 41,2° (Вертикално)

Бленда и затворач

• Бленда: f/2.0 до f/11

• Механички затворач: 2 до 1/2000 s (животен век на затворачот од 500.000 циклуси)

• Електронски затворач: 2 до 1/16000 s

Минимален интервал на фотографирање

25 MP (JPEG): 0,5 s; 100 MP (JPEG): 1,0 s; RAW: 1,2 s

Видео резолуција

MP4 (H.265), До 4K @ 30fps

Инерцијален систем за навигација (POS)

Параметар

Спецификација

Точност на аттитуда

Yaw: 0,02°, Pitch/Roll: 0,01° (постпроцесирање 1σ)

Точност на позиционирање (RTK)

Хоризонтална: 1,0 cm + 1 ppm; Вертикална: 1,5 cm + 1 ppm

Брзина на ажурирање на податоци

GNSS: 5 Hz; POS ажурирање: 200 Hz

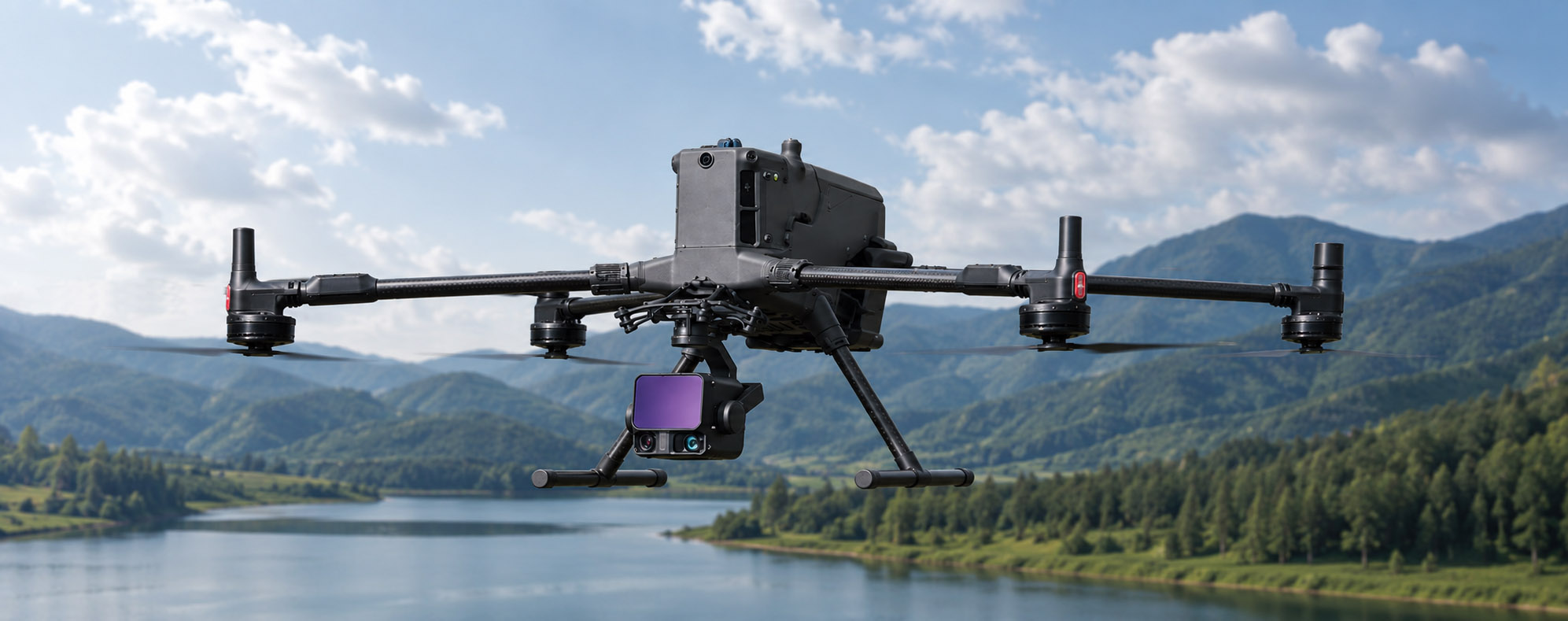

ZAi-L3 Gimbal LiDAR камера

Клучни истакнати карактеристики на ZAi-L3 Drone LiDAR Camera

Започнете со мапирање со ZAi-L3

Главни предности на ZAi-L3 UAV гимбал камера

Спецификации на ZAi-L3 Воздушен LiDAR Товар

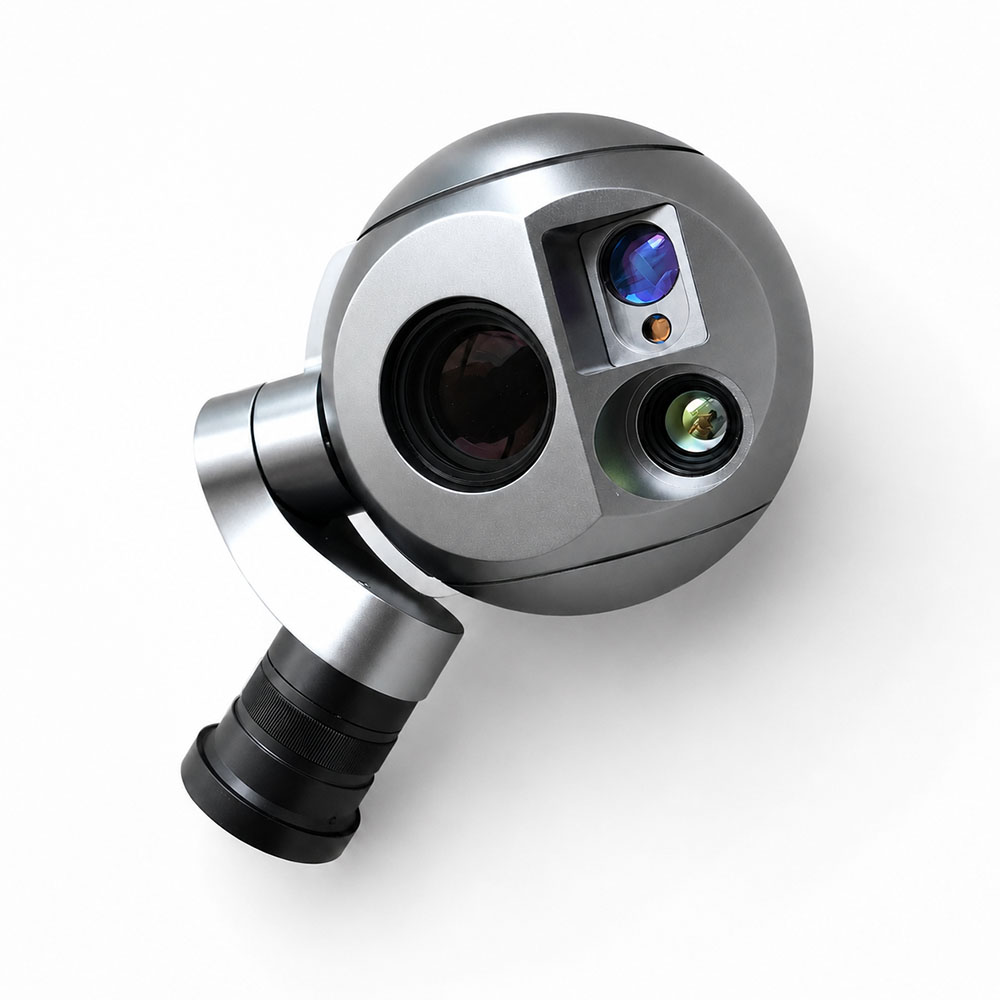

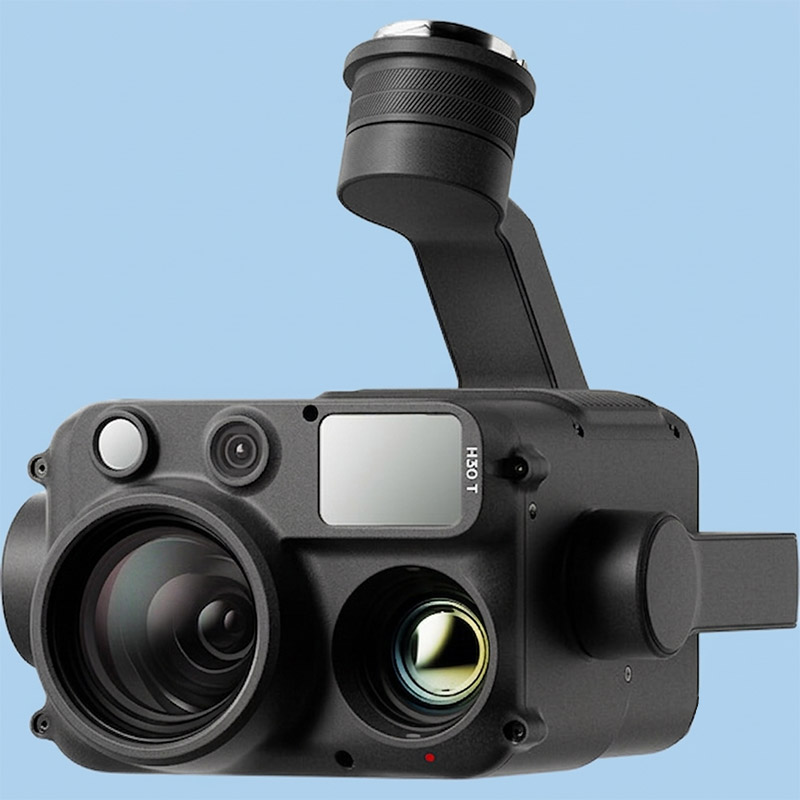

Поврзани Гимбал камера за дрон
